Осветлители воды

Осветлители ВТИ

Все осветлители комплектуются сопловым устройством.

Назначение осветлителей воды

Осветлители предназначены для удаления из водных масс коллоидных и взвешенных частиц (веществ), окрашивающих воду (делающих ее мутной) и подготовке ее к дальнейшему использованию.

Осветлитель воды ВТИ – это установка, в которой идет несколько процессов одновременно:

• вводятся реагенты (химическая реакция);
• в воде формируются шламы (осадочные элементы), через которые и происходит фильтрация слоя воды, который необходимо обработать (физическая реакция);
• гидравлический режим – твердые частицы (шламы) поддерживаются во взвешенном состоянии поднимающимися потоками воды; избыток данных частиц (осадков) удаляется из контактной среды; непрерывное движение воды в установке ВТИ на входе и выходе.

Частицы шлама в результате воздействия поднимающихся потоков воды постоянно находятся во взвешенном положении и представляют собой контактную среду (фильтр из шлама) в осветлителях воды. Водные массы, проходя через такой фильтр, очищаются от грубых дисперсных частиц.

При нормальном прохождении химической реакции и гидравлического режима в установке осветлителя, остаточная концентрация грубых дисперсных частиц составляет не более 10 мг/дм³.

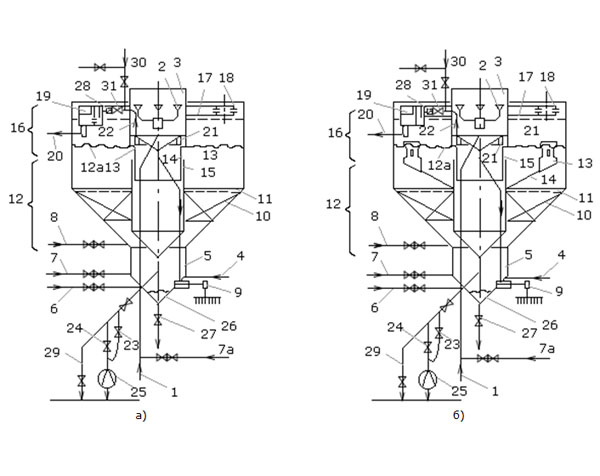

Рис. 1. Схемы осветлителей ВТИ для известкования:

• а — осветлители производительностью 63, 100, 160, 250 м3/ч;
• б — осветлители производительностью 400, 630, 1000 м3/ч

Схема работы осветлителей ВТИ следующая, рис. 1: Исходная вода 1, подогретая до заданной температуры, подается в воздухоотделительные воронки 2 воздухоотделителя 3, в котором освобождается от пузырьков воздуха. Из воздухоотделителя по опускной трубе через тангенциально направленный ввод с регулирующим устройством 9 исходная вода поступает в нижнюю часть аппарата 5 — смеситель воды и реагентов. При использовании промывочных вод осветлительных фильтров эта вода направляется в смеситель по трубопроводу 4. Известковое молоко 6, раствор коагулянта 7 и ПАА 8 поступают в смеситель по радиально направленным трубопроводам, расположенным на различных уровнях. Предусмотрен ввод коагулянта 7а в трубопровод исходной воды. Комплекс химических реакций завершается в зоне смешения, при выходе из которой начинается выделение продуктов взаимодействия в форме хлопьев, которые увеличиваются в объеме и задерживаются при восходящем движении воды. Приданное воде, тангенциальным вводом, вращательное движение гасится вертикальными перегородками 10 и горизонтальной перегородкой 11, имеющими отверстия диаметром 100 — 150 мм.

Верхняя граница взвешенного шлама, образующего в осветлителе контактную среду 12, находится на уровне шламоприемных окон 13 шламоуплотнителя 15. Избыток шлама непрерывно удаляется, для чего часть общего расхода воды отводится из контактной зоны в шламоуплотнитель («отсечка»).

После взвешенного шламового слоя вода проходит через зону осветления 16, верхнюю распределительную решетку 17 и сливается через отверстия в желоб 18. Далее она поступает в распределительное устройство 19, смешивается с осветленной водой, поступающей из шламоуплотнителя, и по трубопроводу 20 отводится в бак известкованной воды.

Шлам, поступивший с отсечкой, оседает в нижней части шламоуплотнителя и по трубопроводам 23 (непрерывная продувка) и 24 (периодическая продувка) удаляется из него через измерительную шайбу 25. Для опорожнения и заполнения шламоуплотнителя предусмотрен трубопровод 29. Осветленная в шламоуплотнителе вода собирается перфорированным коллектором 21 и отводится по трубопроводу 22 в распределительное устройство 19.

На отводящей трубе имеется дроссельная заслонка 28, обычно управляемая дистанционно, которая регулирует расход воды, поступающей через шламоуплотнитель. На этом же трубопроводе установлена задвижка 31, которая открыта при работе осветлителя и закрывается при промывке коллектора шламоуплотнителя водой, подаваемой по трубопроводу 30. По этому же трубопроводу подается вода для обмывки желоба 18 и решетки 17.

Для сбора крупного оседающего шлама и песка, поступающего с исходной водой, служит грязевик 26, из которого грубые частицы периодически удаляются по трубопроводу 27, он же используется для опорожнения осветлителя.

Если в Вашем производстве необходимо применение осветлителей ВТИ, ОАО «ЩЗ «КВОиТ» готово изготовить для Вашего предприятия качественное изделие, в расчетные сроки и с приемлемой стоимостью.

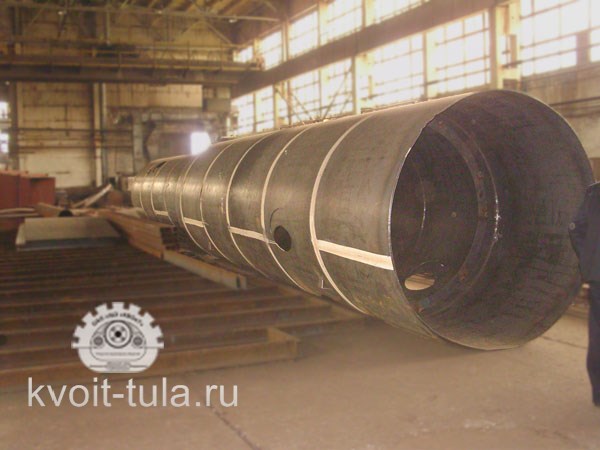

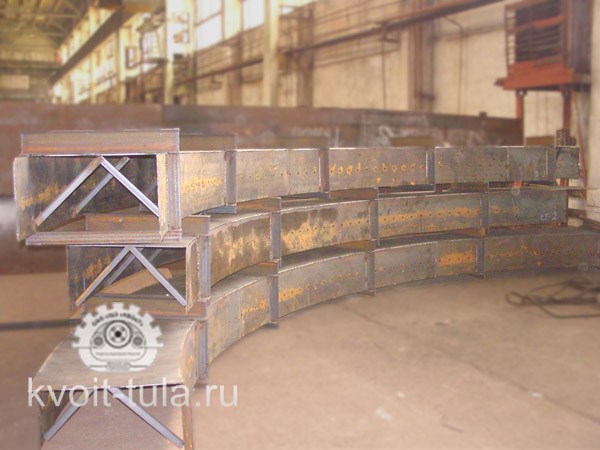

Внутренний корпус осветлителя ВТИ-400И	Желоб осветлителя ВТИ-400И

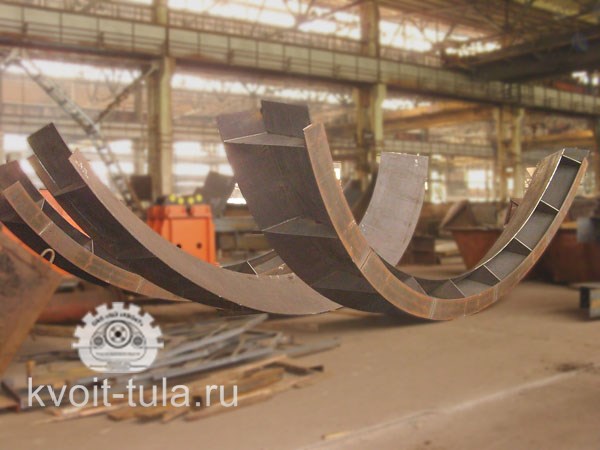

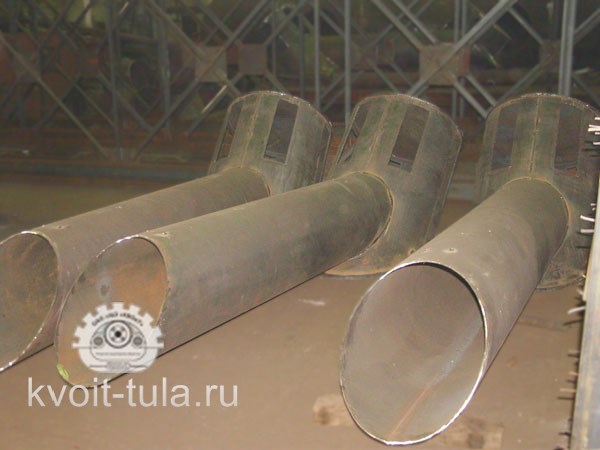

Опора осветлителя ВТИ-400И	Шламоприемник осветлителя ВТИ-400И

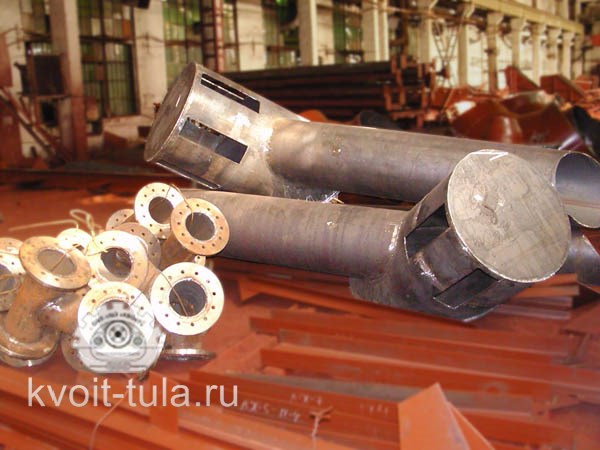

Элементы осветлителя ВТИ-400И
