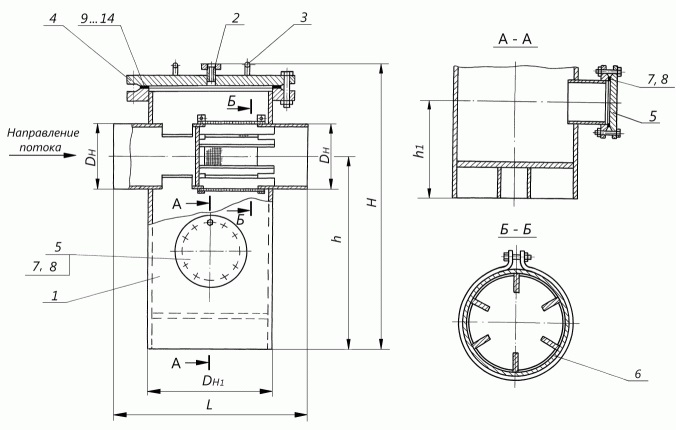

Грязевик вертикальный, под приварку, ТС-567.00.000 (серия 5.903-13) это фильтр предназначенный для удаления из воды крупных и средних взвешенных частиц. Фильтрация происходит при помощи сетки стоящей на выводе грязевика. Отсеянные частицы удаляются во время периодической чистки. Для очистки грязевика вертикального ТС-567.00.000 и ТС-568.00.000 используется отверстие в нижней части, во время эксплуатации это отверстие закрыто заглушкой. Очистка вертикального грязевика производится путем откручивания заглушки и извлечения из корпуса грязевика загрязняющих частиц.
Грязевик вертикальный применяется в разных технологических линях ТЭЦ и котельных.
Вертикальные грязевики ТС-567.00.000 производятся из стали, по с. 5.903-13, Ду200-Ду300 для давления 2,5 МПа и для Ру1,6 МПа. Способ присоединения грязевика к трубопроводу сварной. Грязевик вертикальный ТС-567.00.000 используется при температуре окружающей среды от -20 до +60 град. Температура рабочей среды рассчитана до +200 град.
Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика.
| Обозначение | Условное давление Ру, Мпа (кгс/см²) |
Условный проход ДУ |
DH | DH1 | H | h | L | Масса, кг |
| ТС-567.00.000 | 2,5(25) | 200 | 219 | 426 | 1071 | 740 | 720 | 310 |
| -01 | 250 | 273 | 530 | 1309 | 900 | 840 | 502 | |
| -02 | 300 | 325 | 630 | 1437 | 975 | 980 | 730 | |
| -03 | 1,6(16) | 200 | 219 | 426 | 1055 | 725 | 720 | 260 |
| -04 | 250 | 273 | 530 | 1291 | 890 | 840 | 421 | |
| -05 | 300 | 325 | 630 | 1416 | 960 | 980 | 656 |

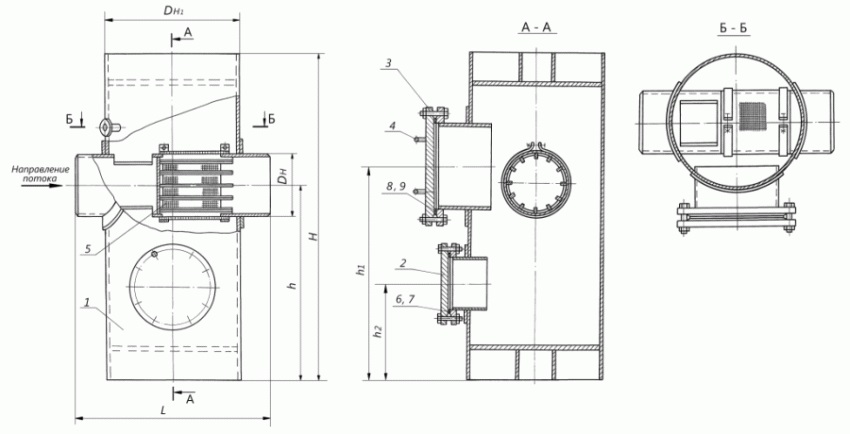

Грязевики вертикальные, под приварку, ТС-567.00.000 и ТС-568.00.000 (серия 5.903-13) это фильтры предназначенные для удаления из воды крупных и средних взвешенных частиц. Фильтрация происходит при помощи сетки стоящей на выводе грязевика. Отсеянные частицы удаляются во время периодической чистки. Для очистки грязевика вертикального ТС-567.00.000 и ТС-568.00.000 используется отверстие в нижней части, во время эксплуатации это отверстие закрыто заглушкой. Очистка вертикального грязевика производится путем откручивания заглушки и извлечения из корпуса грязевика загрязняющих частиц.
Грязевик вертикальный применяется в разных технологических линях ТЭЦ и котельных.
| Обозначение | Условное давление Ру, Мпа (кгс/см²) |
Условный проход ДУ |
DH | DH1 | H | h | h1 | L | Масса, кг. |
| ТС-568.00.000 | 2.5(25) | 350 | 377 | 820 | 1960 | 1205 | 1305 | 1200 | 1232 |
| -01 | 400 | 426 | 2010 | 1355 | 1257 | ||||
| -02 | 500 | 530 | 920 | 2110 | 1455 | 1340 | 1567 | ||
| -03 | 600 | 630 | 1020 | 2270 | 1335 | 1535 | 1500 | 1927 | |
| -04 | 700 | 720 | 1220 | 2460 | 1480 | 1630 | 1700 | 2784 | |
| -05 | 800 | 820 | 2560 | 1730 | 1800 | 2924 | |||
| -06 | 1.6(16) | 350 | 377 | 820 | 1910 | 1180 | 1280 | 1200 | 1042 |
| -07 | 400 | 426 | 1960 | 1330 | 1054 | ||||
| -08 | 500 | 530 | 920 | 2060 | 1430 | 1340 | 1107 | ||
| -09 | 600 | 630 | 1020 | 2200 | 1300 | 1500 | 1500 | 1627 | |
| -10 | 700 | 720 | 1220 | 2390 | 1445 | 1595 | 1700 | 2256 | |
| -11 | 800 | 820 | 2490 | 1695 | 1800 | 2384 | |||
| -12 | 900 | 920 | 1420 | 2660 | 1480 | 1780 | 2000 | 3346 | |
| -13 | 1000 | 1020 | 2760 | 1530 | 1880 | 3507 |
| Грязевики вертикальные | |||||
|---|---|---|---|---|---|
| № | Наименование | Диаметр, мм | Давление, МПа | Температура max, 0C | |
| 1. | ТС-567.00.000 | 200…300 | 1,6 / 2,5 | 200 | |
| 2. | ТС-568.00.000 | 350…1000 | 1,6 / 2,5 | 200 | |
