Грязевики тепловых пунктов (абонентские)

ТС-569.00.000 Грязевики тепловых пунктов (абонентские)

Назначение

Грязевики тепловых пунктов ГТП (абонентские) применяются в котельных, тепловых пунктах, узлах ввода зданий, а также узлах учета ( тепловые, водомерные и элеваторные УТЭ).

Рабочая температура до 200 С.

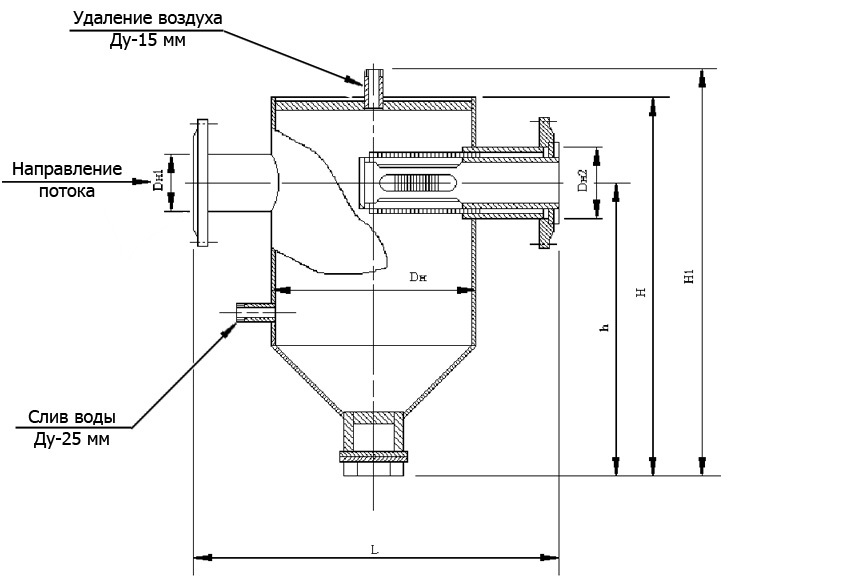

Обозначение Условное давление
Ру, Мпа (кгс/см²)		 Условный
проход ДУ		 DH DH1 DH2 H H1 h L Масса, кг.
ТС-569.00.000 2,5 (25) 40 159 45 57 360 406 260 345 18
-01 50 57 76 410 456 290 365 20
-02 65 219 76 89 490 534 340 425 31
-03 80 89 108 525 569 375 37
-04 100 325 108 133 620 662 450 525 70
-05 125 133 159 690 732 470 79
-06 150 426 159 194 875 933 550 650 115
-07 200 530 219 273 1120 1168 700 850 202
-08 1,6 (16) и 1,0 (10) 40 159 45 57 360 406 260 345 17
-09 50 57 76 410 456 290 365 20
-10 65 219 76 89 490 534 340 425 30
-11 80 89 108 525 569 375 34
-12 100 325 108 133 620 662 450 525 63
-13 125 133 159 690 732 470 71
-14 150 426 159 219 875 928 550 650 118
-15 200 530 219 273 1105 1163 700 850 267
