Горизонтальные фильтры-грязевики

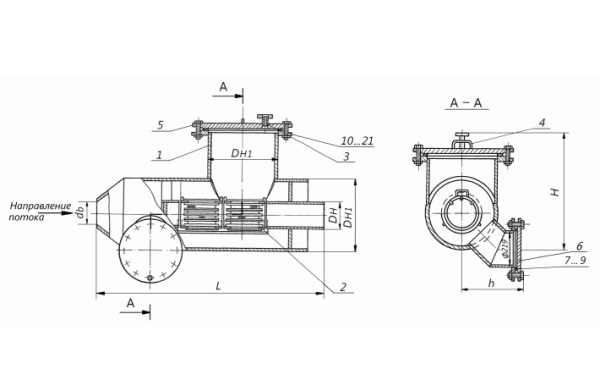

Грязевики горизонтальные ТС-565.00.000, серия 5.903-13.

Назначение

Грязевик горизонтальный ГГ (ТС-565.00.000, серия 5.903-13) Ду 150, 200, 250, 300, 350, 400 представляет собой узел расширения трубопровода с изменением направления воды и фильтрацией ее специальной сеткой, под которой происходит отсечение, выпадение в осадок и накапливание крупных и взвешенных частиц. Работа грязевика заключается в приеме воды, фильтровании ее от средних и крупных взвешенных частиц, отводе очищенной воды и очистке нижней части корпуса от накопившейся грязи при увеличении давления.

Обозначение Условное давление
Ру, Мпа (кгс/см²)		 Условный
проход ДУ		 DH DH1 db L H h Масса, кг
ТС-565.00.000 2,5(25) 150 159 426 149 1400 585 340 339
-01 200 219 205 1340 351
-02 250 273 257 1400 625 365
-03 300 325 478 309 1660 677 365 473
-04 350 377 530 359 1750 729 380 613
-05 400 426 630 408 2080 828 420 783
-06 1,6(16) 150 159 426 150 1300 583 340 265
-07 200 219 207 1330 273
-08 250 273 261 1390 623 284
-09 300 325 478 313 1645 675 365 390
-10 350 377 530 359 1750 728 380 480
-11 400 425 630 408 2050 826 420 723
-12 1,0(10) 150 159 426 150 1300 583 340 232
-13 200 219 207 1240 241
-14 250 273 261 1300 623 253
-15 300 325 478 313 1555 675 365 316
-16 350 377 530 359 1740 728 380 377
-17 400 426 630 408 2060 826 420 520

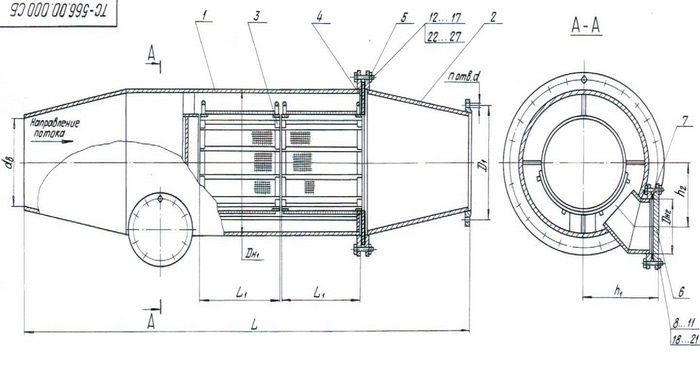

Грязевики горизонтальные ТС-566.00.000, серия 5.903-13.

Назначение

Грязевики горизонтальные (ГГ) ТС-566.00.000, серия 5.903-13 применяют для фильтрации или очистки воды от средних и крупных взвешенных частиц в трубопроводах водяных сетей. Работа грязевика заключается в приёме исходной воды, её фильтровании и отводе очищенной воды.

Грязевик представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой происходит отсечение, выпадение в осадок и накапливание средних и крупных взвешенных частиц.

При использовании требуется контролировать гидравлическое сопротивление грязевика по показаниям манометров на линии трубопровода до и после него.

По мере накапливания грязи в поддоне грязевика и забивания сетки окалиной или другими взвешенными частицами, возрастает гидравлическое сопротивление аппарата. В случае превышения значения сопротивления, указанного в паспорте, нужно отключить грязевик и произвести очистку его от накопившейся грязи и отложений, а так же промыть сетку через штуцер (муфту) в нижней части корпуса.

Осмотр и очистка внутренней поверхности корпуса грязевика, а также замена паранитовых прокладок нужно производить минимум один раза в 2-3 года во время остановки грязевика.

Назначение Условное давление Ру, Мпа (кгс/см²) Условный проход ДУ dв DH1 DH2 D1 L h1 h2 d Кол. отв.
n		 Масса, кг
ТС-566.00.000 2,5(25) 500 514 820 273 660 2870 515 345 42 20 1240
-01 600 610 920 770 2980 550 380 1540
-02 700 698 1020 325 875 3220 605 415 48 24 2057
-03 800 798 1220 990 3780 675 485 2867
-04 900 896 1090 3432 56 28 2913
-05 1000 992 1420 426 1210 4082 790 565 62 4288
-06 1200 1192 1620 1420 4158 860 635 32 5246
-07 1400 1392 1820 1640 4260 930 705 66 36 6708
-08 1,6(16) 500 514 820 273 650 2885 510 345 35 20 894
-09 600 614 920 770 2982 545 380 42 1117
-10 700 704 1020 325 840 3225 605 415 24 1488
-11 800 802 1220 950 3798 675 490 2126
-12 900 900 1050 3435 28 2043
-13 1000 1000 1420 426 1170 4090 790 570 48 3125
-14 1200 1196 1620 1390 4190 860 640 56 32 4266
-15 1400 1392 1820 1590 4292 930 710 36 4958
-16 1,0(10) 500 514 820 273 620 2805 515 345 28 20 730
-17 600 614 920 725 2902 550 380 32 863
-18 700 704 1020 325 840 3120 605 415 24 1135
-19 800 802 1220 950 3688 675 490 35 1710
-20 900 900 1050 3330 28 1704
-21 1000 1000 1420 426 1160 4000 790 570 2447
-22 1200 1198 1620 1380 4110 860 640 42 32 3339
-23 1400 1392 1820 1590 4210 930 710 48 36 3912
