Отводы сварные секторные, Ду 100÷1600. ОСТ 34-10-752-97

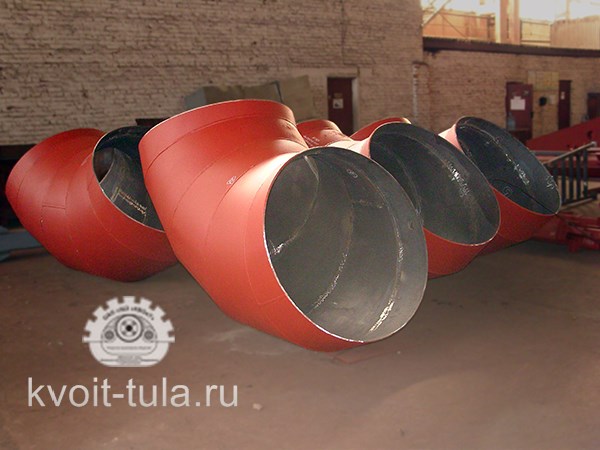

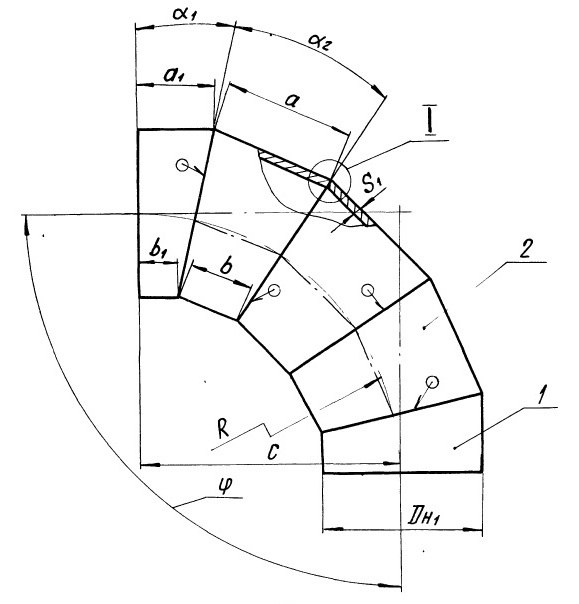

Отводы сварные секторные относятся к категории соединительных элементов трубопроводов, обеспечивающих плавное изменение направления потока транспортируемой жидкости. Они изготавливаются по ОСТ 34-10-752-97, ТС-583 серия 5.903-13 выпуск 1 и чертежам заказчика, как из труб, так и из вальцованных листов.Основными материалами для производства сварных секторных отводов являются различные марки низколегированных, углеродистых сталей.Стандартный радиус гиба сварных секционных (секторных) отводов составляет 1 и 1,5 от диаметра изделия. Угол сварного отвода (поворота трассы) может быть 15⁰/30⁰/45⁰/60⁰/90⁰. Наиболее востребованы элементы, угол поворота которых составляет 45⁰, 60⁰ и 90⁰. Возможно изготовление изделий по рабочим чертежам заказчика с углом поворота отличным от стандартного.

Обычно такие отводы используют в конструкциях трубопроводов ТЭС, сетей горячего и холодного водоснабжения с рабочим давлением до 25 кг/см² и рабочей температурой до +350⁰С.

Все швы секторных отводов, выполненных ОАО «ЩЗ «КВОиТ» подвергаются тщательному контролю неразрушающими методами.
