Стальные водонапорные башни (системы Рожновского)

Изготавливаются по ТП 901-5-29 и по рабочим чертежам.

Унифицированные стальные водонапорные башни системы Рожновского изготавливаются по ТП 901-5-29 с емкостью баков10,15,20,25,50,160м³ и цилиндрическими опорами высотой 10,12,15,18, 25м заполняемыми дополнительными запасами воды.

Назначение и область применения водонапорной башни системы Рожновского

• 1.1 Унифицированные водонапорные башни предназначены для применения в системах сельского, хозяйственного водоснабжения, а также для водопроводов небольших предприятий и населенных пунктов.
• 1.2 Башни предназначены для регулирования неравномерного водопотребления, хранения ограниченного резервного и противопожарного запасов воды
• 1.3 Выбор объема башни и высоты ствола обосновывается технологическим расчетом при проектировании систем водопровода
• 1.4 Башни рассчитаны для строительства в районах о следующими характеристиками:
• 1.5 Расчетная зимняя температура наружного воздуха не ниже минус 40°С
• 1.6 Вес снегового покрова до 100 кг/м2
• 1.7 Скоростной напор ветра до 45 кг/м
• 1.8 Сейсмичность — не выше 6 баллов;
  Не допускается применение башен в районах с особыми условиями строительства (вечная мерзлота, карстовые явления, высокая сейсмичность и т. д. )
• 1.9 Башни предназначены для эксплуатации при температуре поступающей воды не менее 6° С преимущественно из буровых скважин. Для эксплуатации башен в районах с расчетной зимней температурой ниже минус 20° С необходимо обеспечивать, как минимум, двукратный водообмен в сутки

Технические данные, конструктивные решения

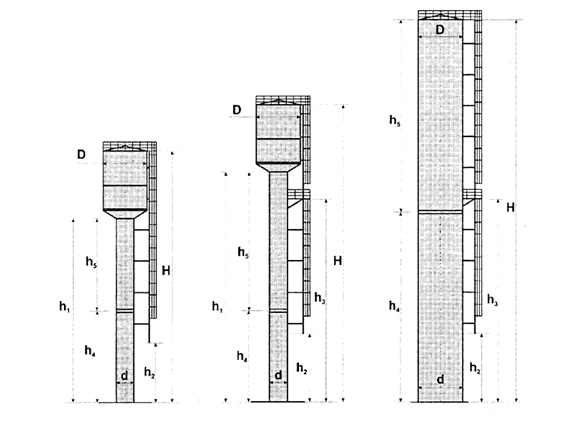

Водонапорная башня состоит из бака и опоры, составляемой из частей, длиной по 6 и 9 м.Баки различной емкости имеют один унифицированный диаметр — 3020мм. Диаметр водозаполненной опоры меняется следующим образом: башня-колонна, емкостью 160 м³, общей высотой 25 м, в которой условно считают 50 м³ уровня 18 м от земли и 110 м³ резервного запаса воды в нижней части колонны.

Башня колонна составляется из 2-х частей длиной по 12,5 метров. Стальной бак сварной, цилиндрической формы, не имеет днища и переходит конической частью (горловиной) в цилиндрическую опору, заполненную водой. Стальная крыша приваривается на заводе к цилиндрической стенке бака и является диафрагмой жесткости. В крыше имеется смотровой люк. На внутренних стенках бака приварены скобы льдоудержателя.

Наружная лестница стальная с предохранительным ограждением. Существует вариант вращающейся лестницы. Внутри башни предусмотрены скобы для спуска обслуживающего персонала при очистке и ремонте башни. На высоте 3,4м от уровня земли опора снабжена герметическим смотровым люком. Ребра жесткости могут служить так для устройства временного деревянного настила во время производства монтажных и ремонтных работ.

Башни своим днищем крепятся сваркой к закладным пластинам, закрепленным в фундаменте. К одной из этих пластин приваривается нижняя часть шарнира для подъема башни. Для подъема башни методом поворота ее на шарнире фундамента использовано предложение Рожновского.

Нижняя часть шарнира приваривается к нижней обечайке опоры через накладку.

Для ускорения строительства рекомендуется производителю строительных работ изготовить закладные детали своими силами. Фундаменты башен запроектированы из монолитного бетона класса В12,5, укладываемого на уплотненный гравием грунт основания. Нижняя часть опор обсыпается землей на высоту 2,45м. Откосы насыпи укрепляются одерновкой или травосеянием. Для объема на насыпь устраивается деревянная лестница. Под выпуском переливной трубы в насыпи устраивается бетонный лоток для защиты от размывания.

Нагрузки и расчет конструкций

Расчет башен с учетом сейсмического воздействия произведен по первому предельному состоянию (по несущей способности) в соответствии со СНиП РК203-04-2001 (строительство в сейсмических районах. Нормы проектирования). Классификация нагрузок и значения коэффициентов перегрузок приняты по СНиП II-6-81 (Нагрузки и воздействия. Нормы проектирования).

Коэффициент динамичности вследствие сравнительно малого затухании колебаний увеличивается в 1,5 раза (СНиП РК 2.03-04-2001).

Опора рассчитывалась как замкнутая круговая цилиндрическая оболочка на различные комбинации нагрузок, в том числе как внецентренно сжатый элемент с учетом двухосного напряженного состояния, возникающего от гидростатического давления столба воды и с учетом краевого эффекта. Коэффициент условий работы m=0,9 (таблица 9 5СНиП II-8 3-72).

Проверялась устойчивость опоры как внецентренно сжатого элемента и как замкнутой круговой оболочки, равномерно сжатой параллельно образующей (СНиП II-823-81 п. п.4.20 и 6.17*).

Расчет конструкций башен произведен с учетом требований СНиП. Расчетная сейсмичность водонапорной башни при расчете принята на балл ниже сейсмичности строительной площадки.

Теплоизоляция

Башня бесшатровая неотапливаемая на внутренних поверхностях стенок бака и опоры образуется естественная ледяная теплоизоляция толщиной до 240-300мм, обладающая малой теплопроводностью. Замерзающая вода выделяет скрытую теплоту льдообразования, замедляющую темп нарастания ледяной ру-башки. С конца января темп нарастания толщины льда еще более уменьшается от влияния солнечной радиации. В весенний период до окончания таяния льда температура уходящей воды снижается.В типовом альбоме теплоизоляция разработана для климатической зоны с расчетной температурой воздуха в наиболее холодную пятидневку -15°С с режимом работы башни два водообмена в сутки. Температура поступающей в башню воды не менее +0,5°С. Стенки башни утепляются на месте монтажа минераловатными мягкими плитами марки «ПМ» 100х100см на синтетическом связующем по ГОСТ 9573-82 (y=100 кг/м3; R=0,04 ккал/м2 град). К утепляемой поверхности башни привариваются пояса из секторов листовой стали 50х4мм через каждый метр наружной поверхности и на 0,5м ниже уровня земляной обсыпки. Горизонтальные пояса скрепляются вертикальными полосами из той же стали. Образовавшийся стальной каркас заполняется минераловатными плитами. Сварку производить электродами марки Э-42 А по ГОСТ 9467-75*. Снаружи утепляемая часть башни покрывается волнистой оцинкованной листовой сталью t=1мм, которая крепится к каркасу электрозаклепками.

Общий расход на стальной лист -50х5мм — 751,59кг.

Отделочные работы

Наружную окрасу бака башни, цилиндрической опоры и других комплектующих деталей рекомендуется производить одним из следующих видов покрытий: БТ-177 в два слоя без грунта или масляной краской для наружных работ по масляному грунту железным суриком (в два слоя); перхлорвиниловой эмалью в два слоя по грунту ХС-010. Каждые 3-4 года окраска возобновляется, внутренняя поверхность может быть покрыта материалами, разрешаемыми к применению в практике питьевого водоснабжения Минздрава РК. Рекомендуется железный сурик на олифе. Перед окраской башен с этих поверхностей должна быть удалена окалина, ржавчина, жировые пятна и другие загрязнения. Предварительно окрашенная на заводе башня поставляется на место монтажа.

Инженерное оборудование

Оборудование башни состоит из напорной трубы, переливной и спускной труб. Для размещения оборудования рядом с башней устраивается колодец, в котором на водопроводной и спускной трубе размещены задвижки с ручным приводом. От колодца спускная труба отводится с разрывом струи в кювет или водосток. Переливная труба имеет выпуск на уровне 3,2 м от уровня земли. Для возможности использования башни, при пожаротушении и отбора проб воды на водонапорной трубе устанавливается стояк с запорным вентилем.

Контроль верхнего и нижнего уровней воды в водонапорной башне предусматривается с помощью реле давления типа РД-12. Реле устанавливается в колодце башни, отбор давления к реле выполняется от сливной трубы.

Реле устанавливается таким образом, чтобы его контакты при нижнем уровне замыкались, а при верхнем уровне — размыкались.

Молниезащита осуществляется молниеприемником, которым служит стальной бак башни, соединенный токоотводом с заземляющим устройством. Токоотводом является опора башни.
