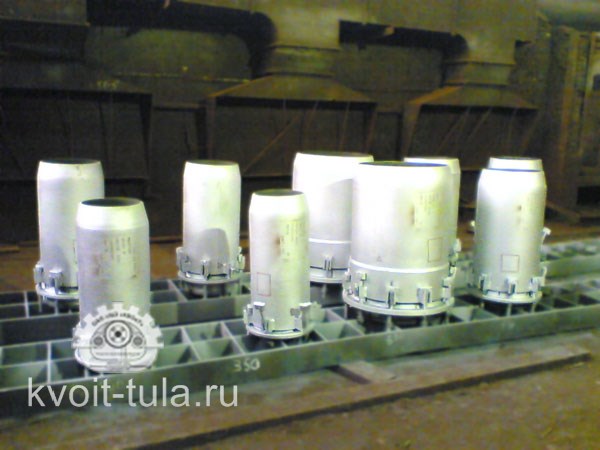

Компенсаторы сальниковые

ТУ 34-42-10187-81; ОКП 31 1315
Изготавливаются по альбомам серии: 5-903-13 вып.4 1988г.; 4-903-10 вып.7 1972г.

• Т1-00.00.000;
• ТС-579.00.000;
• ТС-580.00.000.

Д_у100÷1400мм, Р_у 1,6; 2,5 МПа.

Сальниковые компенсаторы являются надёжным и проверенным устройством для компенсации температурных линейных изделий в теплосетях и трубопроводах пара и горячей воды с рабочим давлением от 0,6 до 2,5 Мпа, при диапазоне рабочих температур от -40ºС (-60ºС – для изделий из легированной стали 15 категории) до +300ºС.

Особенности конструкции сальниковых компенсаторов

Конструкция сальниковых компенсаторов представлена двумя патрубками различного диаметра, один из которых встроен в другой. Пространство между патрубками заполняются при монтаже сальниковой набивкой. Для предупреждения перемещений внутренней трубы на внешней стороне компенсатора устанавливаются фиксирующее устройство.

При изготовлении сальниковых компенсаторов используют толстостенные трубы из стали, а так же путём сваривания листовой стали.

Различают два вида сальниковых компенсаторов:

• Односторонние, изготовленные в виде корпуса с подвижным стаканом
• Двухсторонние, состоящие из удлинённого корпуса и двух подвижных стаканов

Преимущества сальниковых компенсаторов

Такие изделия используются в отопительных системах, а также в трубопроводных системах горячей воды и пара. Они рассчитаны на широкий температурный диапазон – от -40 до +300 градусов, давление в системе может составлять 0,6-2,5 МПа. Такие компенсаторы состоят из двух патрубков разного диаметра, между ними располагается сальниковая набивка. Наружная часть снабжается устройством фиксации, предотвращающим движение внутренней трубы. Материалом для их изготовления служит листовая сталь, они могут быть выполнены из толстостенных стальных труб. Различают одно- и двухсторонние изделия.

Определим преимущества компенсаторов:

Компенсаторы можно оперативно установить в систему, они отличаются малым гидравлическим сопротивлением.
В нашей компании предлагаются компенсаторы в широком ассортименте, вся продукция соответствует техническим требованиям и стандартам. Ждем вашего обращения!

• Удобные габариты, дающие возможность осуществлять установку в проходных тоннелях, камерах и прочих элементах трубопровода.
• Максимальная надежность. Изделия безопасны в использовании, с их помощью можно нейтрализовать линейные и угловые перемещения.
